المعلمات التقنية الرئيسية لآلة لف الأسلاك الأوتوماتيكية |
||
|
نموذج المنتج |
مربع -1000F |
|
|
قطر اللف |
أكبر من أو يساوي950 |
|
|
عرض الكابل |
أكبر من أو يساوي500 |
|
|
دقة ترتيب الكابلات |
0.01 ملم |
|
|
سرعة المغزل |
1-200 دورة في الدقيقة |
|
|
ارتفاع مركز المغزل |
500 ملم |
|
|
قطر السلك المطبق |
سلك نحاسي مسطح: السمك 1-5مم العرض 1-15 ملم |
الأسلاك النحاسية المستديرة: جذر واحدأكبر من أو يساوي5 ملم |
|
محرك الكابل |
سيرفو الكابل 0.75KW |
|
|
محرك المغزل |
تحويل التردد 2.2 كيلو وات +1:10 |
|
|
جهد الإمداد |
220 فولت تيار متردد 50 هرتز 380 فولت تيار متردد 50 هرتز |
|
|
قوة الآلة |
3.6 كيلو واط |
|
|
دعم رف الأسلاك |
شداد أحادي المحور للتعديل الإلكتروني للمسحوق المغناطيسي (الفتحة الداخلية لأسطوانة السلكأقل من أو يساوي40 ملم) |
|
|
أبعاد |
1600 × 1100 × 1600 ملم |
|
|
وزن المعدات |
660 كجم |
|

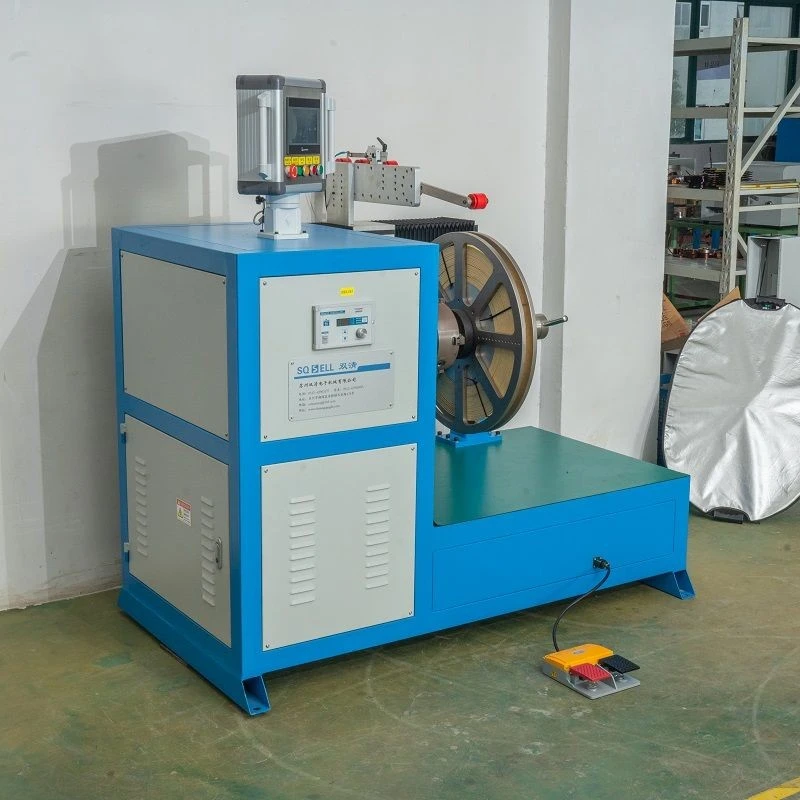

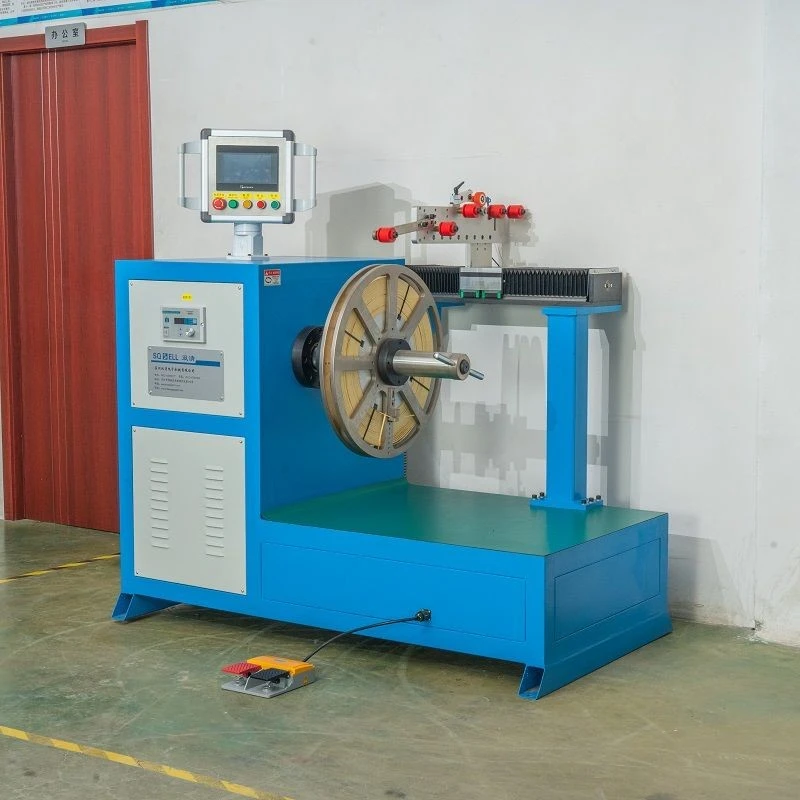

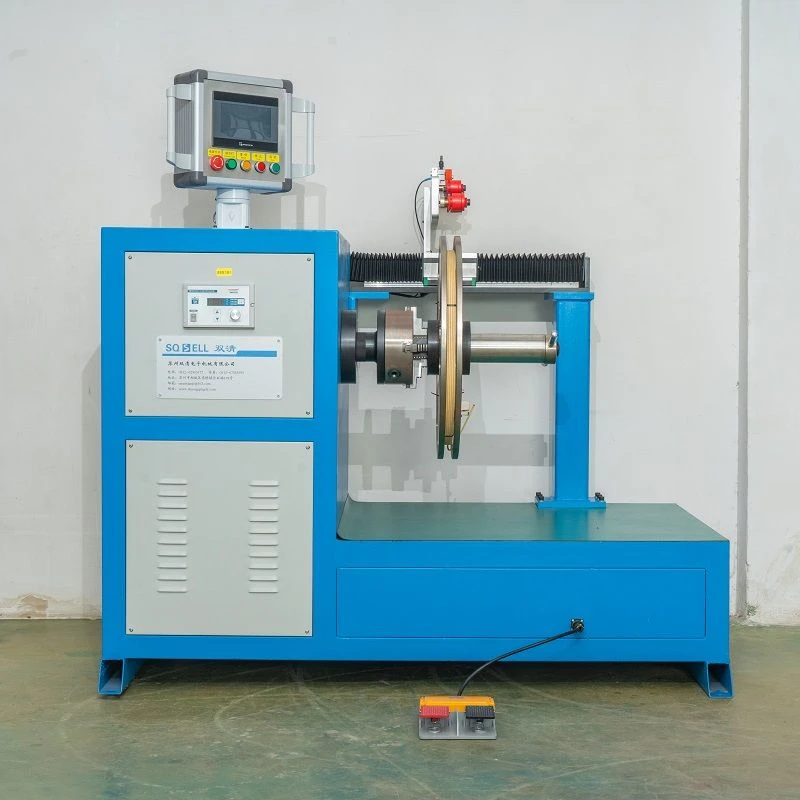

آلة لف الأسلاك الأوتوماتيكية هي عبارة عن معدات لف متقدمة. وفيما يلي مقدمة مفصلة:
مبدأ العمل
- تقوم آلة لف الأسلاك الأوتوماتيكية بتنسيق دوران العمود الرئيسي وحركة آلية ترتيب الأسلاك من خلال نظام التحكم. يدور عمود اللف الرئيسي تحت محرك المحرك، مما يدفع شياق اللف إلى الدوران، بحيث يتم لف السلك على الشياق. في نفس الوقت، آلية ترتيب الأسلاك تتحكم بدقة في موضع ترتيب السلك على الشياق وفقًا للمعايير المحددة مثل درجة ترتيب السلك واتجاهه، مما يحقق ترتيب السلك تلقائيًا.
الهيكل الرئيسي

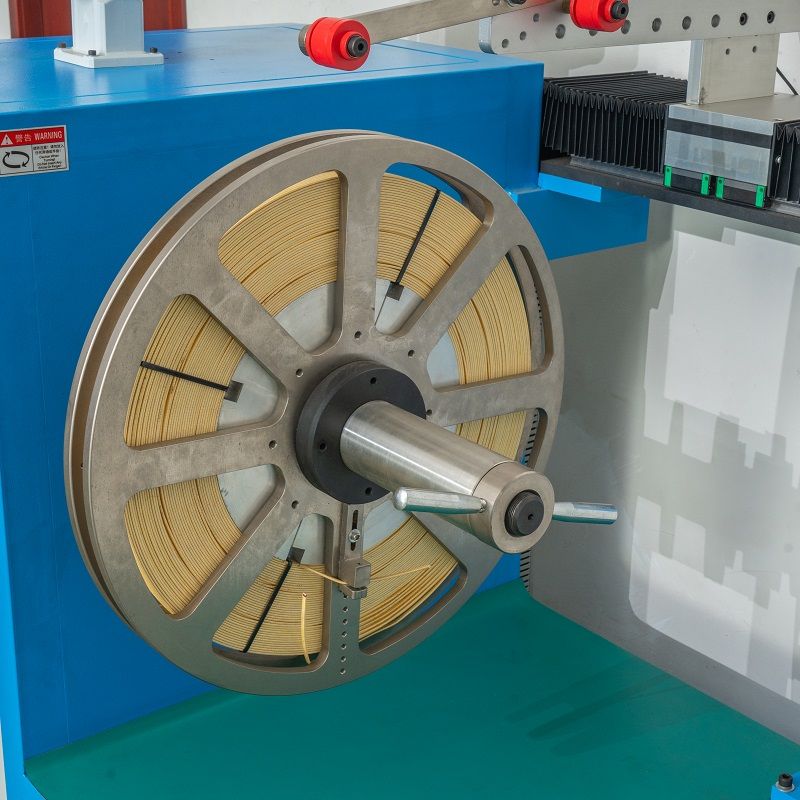

- لف المغزل

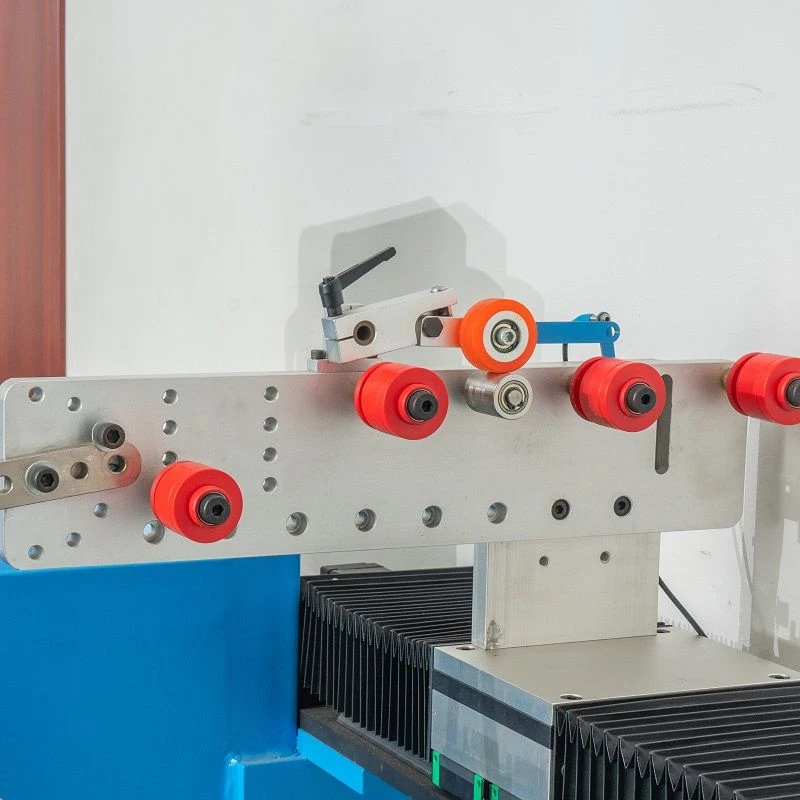

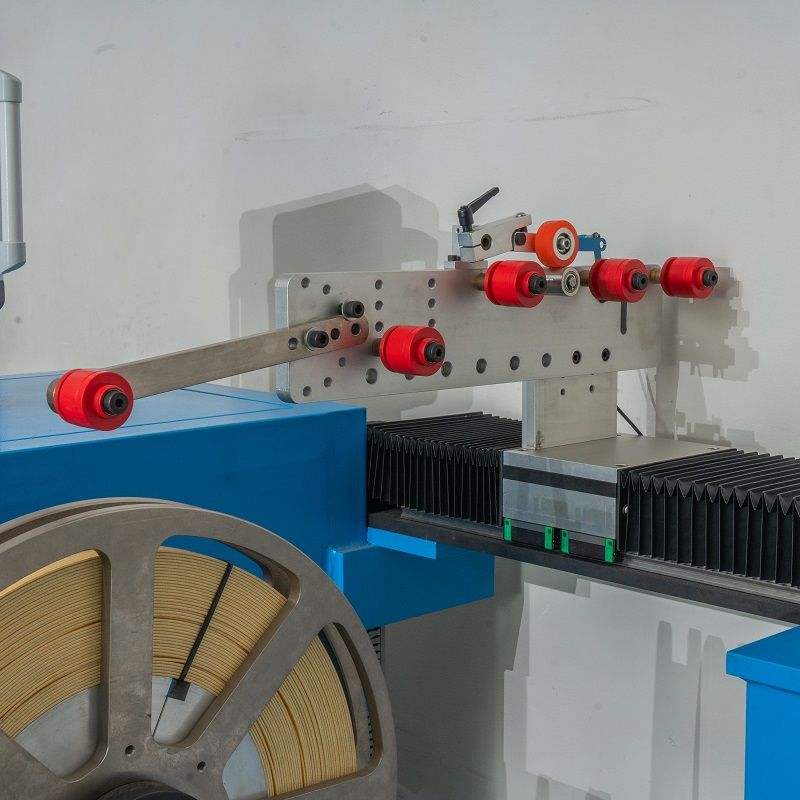

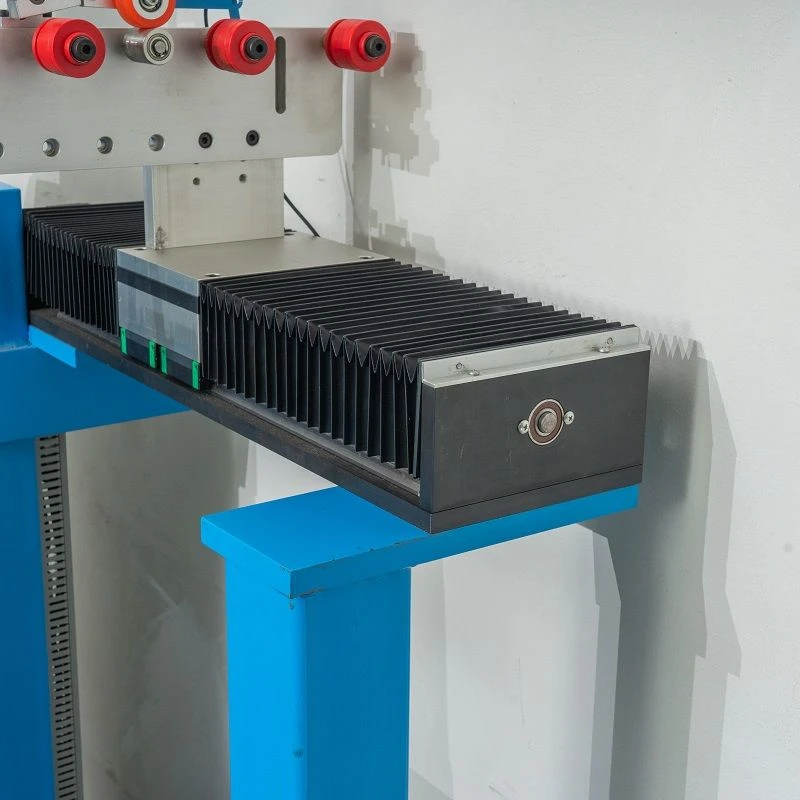

- ترتيب الكابلات
- نظام التحكم في التوتر

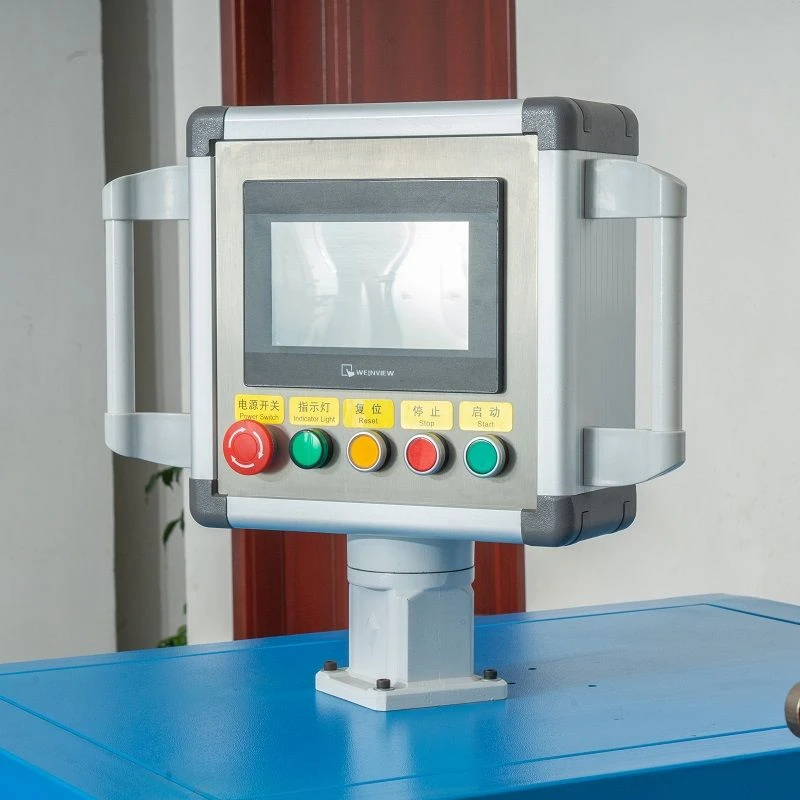

- نظام التحكم
تفاصيل المنتج
سمات
- دقة الأسلاك العالية:
يمكنها ترتيب الأسلاك بشكل متساوٍ ومرتب على شياق اللف مع وجود خطأ بسيط في درجة اللف، وهو أمر بالغ الأهمية لبعض المنتجات ذات المتطلبات العالية لدقة اللف (مثل المحولات الدقيقة والمحركات وما إلى ذلك).
- كفاءة لف عالية:
التشغيل الآلي يقلل من وقت الأسلاك اليدوية، ويحسن بشكل كبير سرعة اللف، ويمكن أن يعمل بشكل مستمر لفترة طويلة، وهو مناسب للإنتاج الضخم.
- مجموعة واسعة من التطبيقات:
من خلال ضبط المعلمات واستبدال بعض الملحقات، يمكن استخدامه لتصفية المنتجات من أنواع مختلفة، ومواصفات أقطار الأسلاك وأشكال اللف، بما في ذلك الملفات واللفات ذات الأشكال المختلفة.
- جودة مستقرة:
نظرًا للتحكم عالي الدقة في ترتيب الأسلاك وعملية اللف، فإن جودة ملفات اللف تكون مستقرة ومتسقة، مما يقلل من فشل المنتج الناجم عن مشاكل جودة اللف.
مجالات التطبيق
- في صناعة تصنيع المحركات، يتم استخدامه في لف الأجزاء الساكنة والدوارات للمحركات؛ وفي مجال تصنيع المحولات، يتم استخدامه لتعبئة المحولات الإلكترونية الصغيرة ومحولات الطاقة الكبيرة؛ بالإضافة إلى ذلك، فهو يستخدم أيضًا على نطاق واسع لملفات المكونات الكهرومغناطيسية مثل المحاثات والمفاعلات.
التعليمات
س: إذا كانت لدينا متطلبات أخرى للمنتج لا تتضمنها صفحتك، فهل يمكنك المساعدة في توفيرها؟
ج: يمكن تخصيص المعدات وفقًا لاحتياجات العملاء.
س: ما هو قطر السلك الذي يمكن للجهاز أن يريحه ؟
ج: يعتمد ذلك على منتجك. يرجى ترك معلومات الاتصال الخاصة بك وسوف نقوم بترتيب خدمة العملاء للاتصال بك.
س: هل يمكن تعديل سرعة اللف لآلة اللف؟
ج: يمكن تعديل سرعة اللف لآلة اللف. من خلال لوحة التحكم الموجودة على الجهاز، يمكن تعديل سرعة اللف المناسبة وفقًا لمتطلبات اللف المختلفة، مثل قطر السلك وعدد لفات الملف وعوامل أخرى.
س: ما الذي يحدد دقة اللف لآلة اللف؟
ج: تعتمد دقة اللف بشكل أساسي على دقة الهيكل الميكانيكي للمعدات. على سبيل المثال، ستؤثر دقة آلية ترتيب الأسلاك على دقة ترتيب الأسلاك. وفي الوقت نفسه، تعد دقة نظام التحكم أمرًا بالغ الأهمية أيضًا. يمكن لأنظمة التحكم المتقدمة التحكم بدقة في زاوية الدوران وسرعة المحرك لضمان دقة اللف.
