المعلمات التقنية الرئيسية لآلة اللف العمودي للأسلاك المسطحة |
|||
|
نموذج المنتج |
مربع -400L |
مربع -600L |
مربع -800L |
|
قطر اللف |
أقل من أو يساوي400 |
أقل من أو يساوي600 |
أقل من أو يساوي800 |
|
عرض الكابل |
أقل من أو يساوي400 |
أقل من أو يساوي600 |
أقل من أو يساوي800 |
|
دقة ترتيب الكابلات |
0.01 |
0.01 |
0.01 |
|
سرعة المغزل |
1-100 دورة في الدقيقة |
1-60 دورة في الدقيقة |
1-50 دورة في الدقيقة |
|
ارتفاع مركز المغزل |
300 ملم |
350 ملم |
500 ملم |
|
قطر Wwire المطبق |
سلك مستدير:2-20مم سلك مسطح:أقل من أو يساوي10X15 |
سلك مستدير:2-20مم سلك مسطح:أقل من أو يساوي10X25 |
سلك مستدير:2-30مم سلك مسطح:أقل من أو يساوي15X40 |
|
محرك الكابل |
سيرفو 1.5 كيلو وات |
سيرفو 2.2 كيلو واط |
سيرفو 3.7 كيلو واط |
|
محرك المغزل |
تحويل التردد 2.2KW 1*20 |
تحويل التردد 3.7KW 1*30 |
تحويل التردد 4.7KW 1*40 |
|
جهد الإمداد |
220 فولت تيار متردد 50 هرتز |
380 فولت تيار متردد، 50 هرتز |
380 فولت تيار متردد، 50 هرتز |
|
قوة الآلة |
3.7 كيلو واط |
6.5 كيلو واط |
7.8 كيلو واط |
|
مطابقة التوتر |
الموتر الميكانيكي المقاومة المغناطيسية |
الموتر الميكانيكي المقاومة المغناطيسية |
الموتر الدقة المؤازرة |
|
أبعاد |
1900 مم (طول) * 900 مم (عرض) * 2250 مم (ارتفاع) |
2100 مم (طول) * 1000 مم (عرض) * 2250 مم (ارتفاع) |
2200 مم (طول) * 1100 مم (عرض) * 2300 مم (ارتفاع) |
|
وزن المعدات |
640 كجم |
760 كجم |
980 كجم |

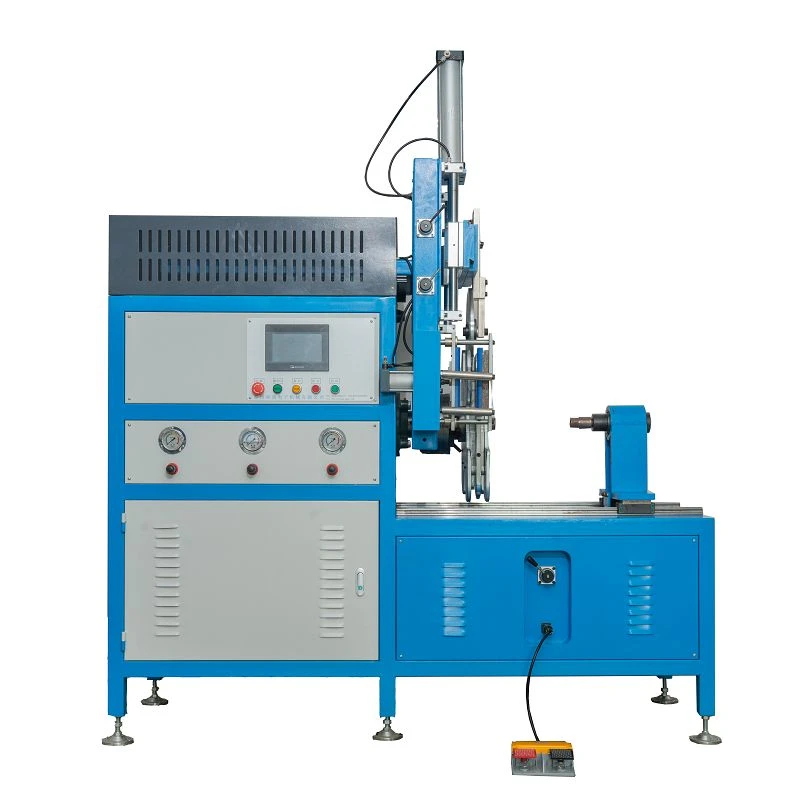

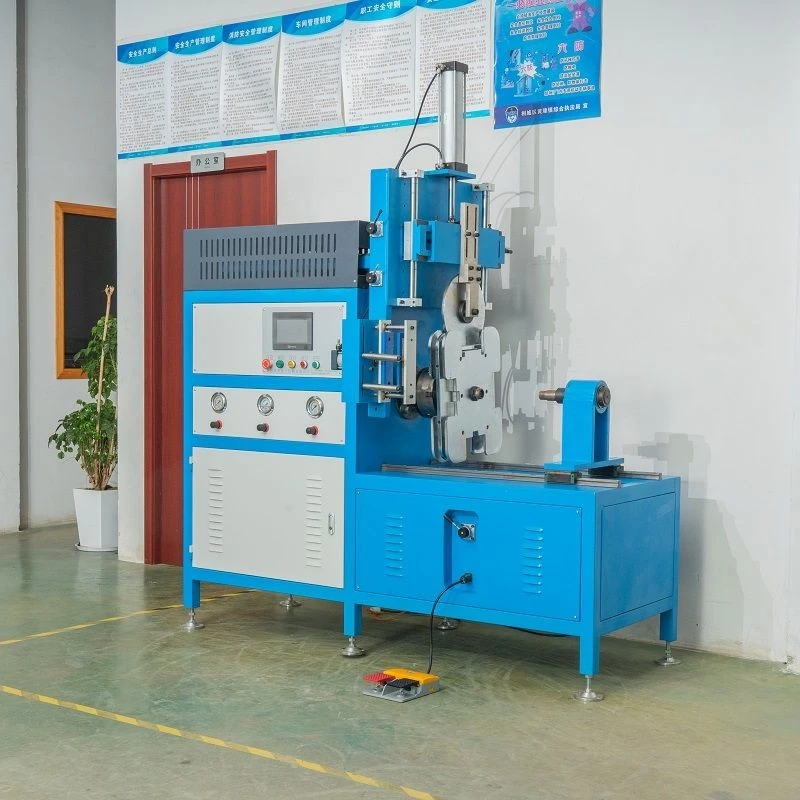

آلة اللف العمودية للأسلاك المسطحة Shuangqing هي آلة يمكنها صنع ملفات حلزونية عن طريق جعل الجانب الطويل من السلك المسطح عموديًا على المحور الحلزوني. فيما يلي بعض المعلومات حول آلة اللف العمودية للأسلاك المسطحة:
مبدأ العمل

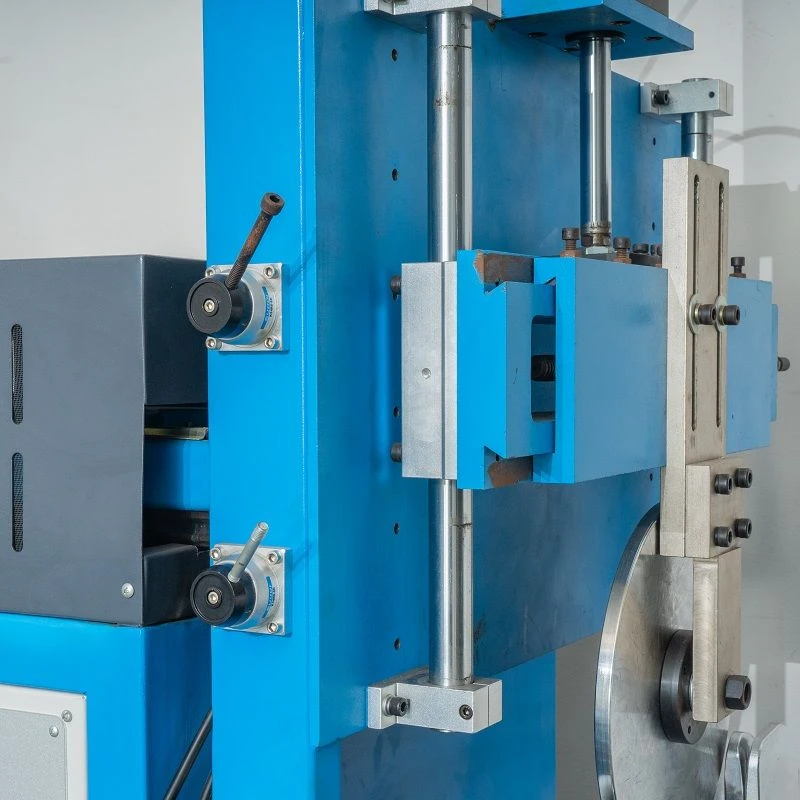

عادة، يوفر المحرك الطاقة اللازمة لدفع الأجزاء ذات الصلة للتدوير أو التحرك لتحقيق لف السلك المسطح. على سبيل المثال، تستخدم بعض آلات اللف العمودية المحرك لتشغيل آلية عجلة القرص والأخدود لجعل الطاولة الدوارة تتحرك بشكل متقطع لتحقيق عمل الفجوة لبكرات التجميع المتعددة؛ في الوقت نفسه، يتم استخدام محرك سيرفو لدفع المسمار للتدوير، بحيث يتحرك غلاف الخيط لأعلى ولأسفل، وبالتالي دفع السلك المسطح للتحرك لأعلى ولأسفل بالتساوي أثناء اللف، وتجنب اللف المتكرر في نفس الموضع.

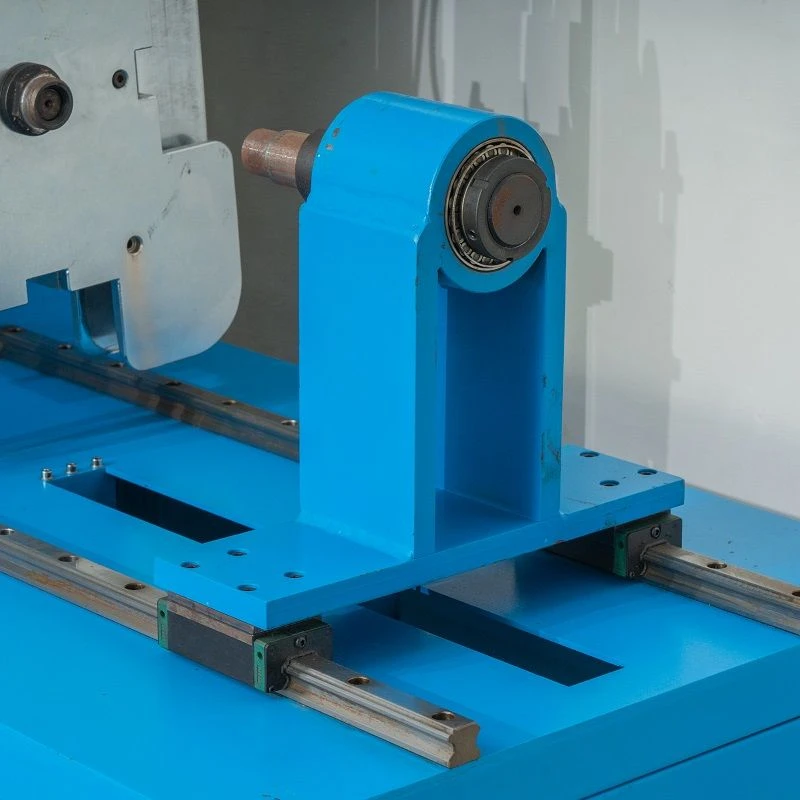

بناء
جهاز التغذية:
مسؤول عن نقل السلك المسطح إلى موضع اللف. على سبيل المثال، تستخدم بعض أجهزة التغذية أسطوانة لقيادة لوحة التثبيت، والتي تقوم بتثبيت السلك المسطح وقيادة الكتلة الثابتة للتحرك على مسار منزلق من خلال محرك مؤازر لتحقيق تغذية السلك المسطح.
جهاز الدليل:
يتم توجيه السلك المسطح لضمان دخوله إلى منطقة اللف بدقة. تحتوي بعض أجهزة التوجيه المتقدمة أيضًا على وظيفة التشحيم عبر الإنترنت لتقليل احتكاك السلك المسطح أثناء المعالجة.

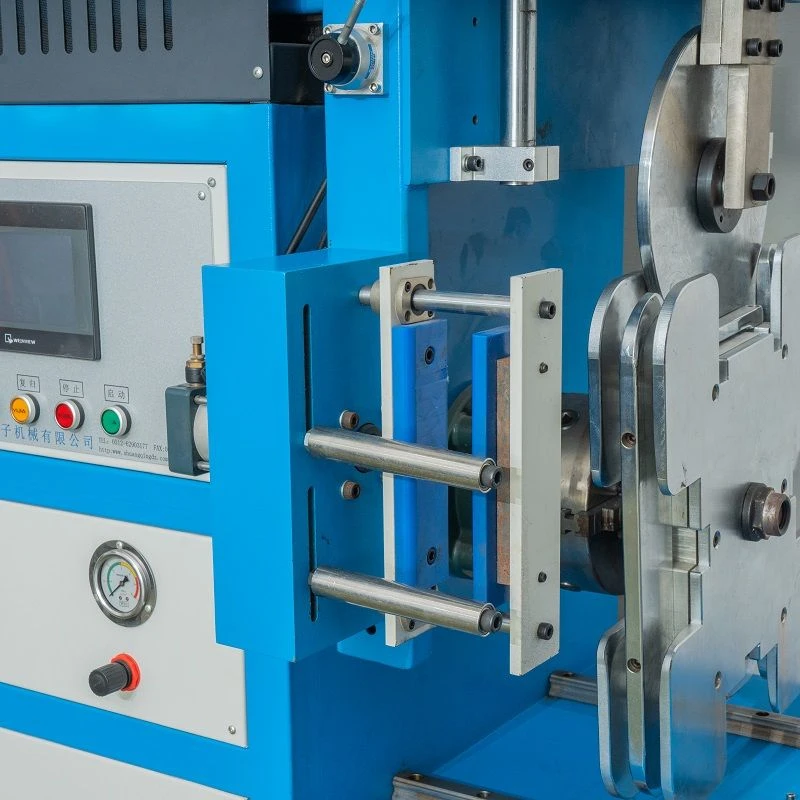

جهاز الانحناء:
يتم ثني السلك المسطح وفقًا لمتطلبات التصميم لتشكيل شكل ملف حلزوني. يشتمل جهاز الثني عادةً على كتلة دوارة وطاولة دوارة وآلية تشكيل ومكونات أخرى. تمنع بعض آليات التشكيل الزاوية الداخلية للسلك المسطح من التشوه أثناء الثني من خلال تعاون قضبان المكبس وأغطية الضغط المنخفض وأكمام الفلنجة والمكونات الأخرى.
جهاز لف:
إنه المكون الأساسي لآلة اللف العمودية، المستخدمة في لف الأسلاك المسطحة إلى ملفات ذات أشكال وأحجام محددة. يؤثر هيكل وأداء جهاز اللف بشكل مباشر على جودة وكفاءة الملف.

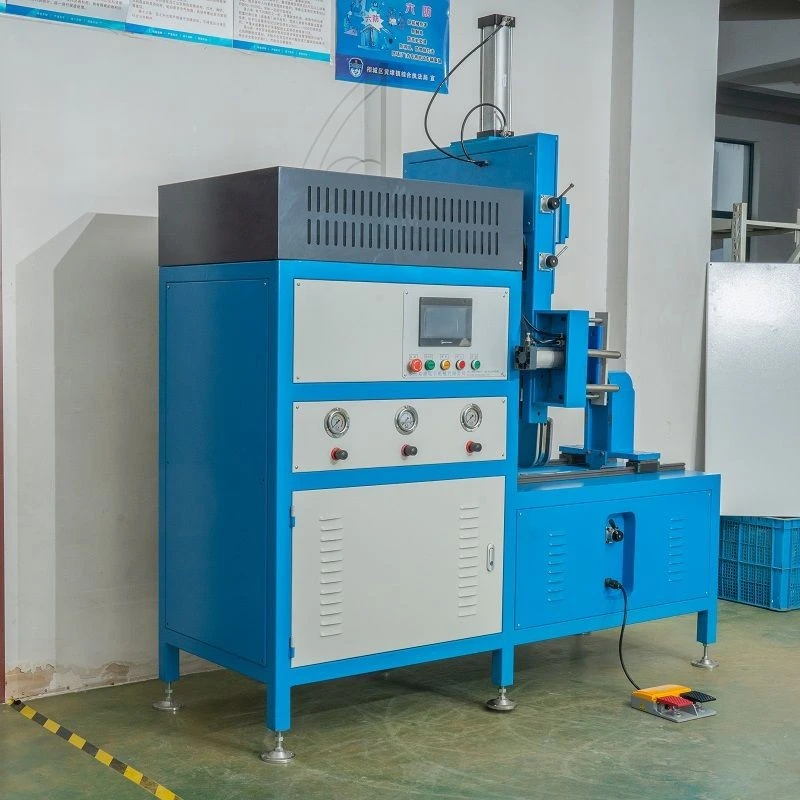

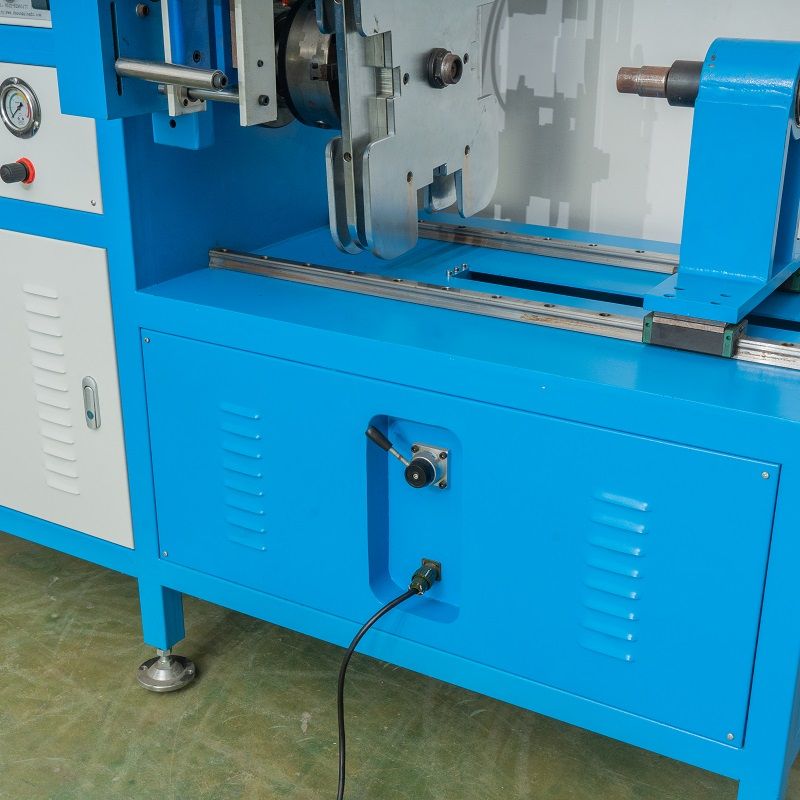

تفاصيل المنتج

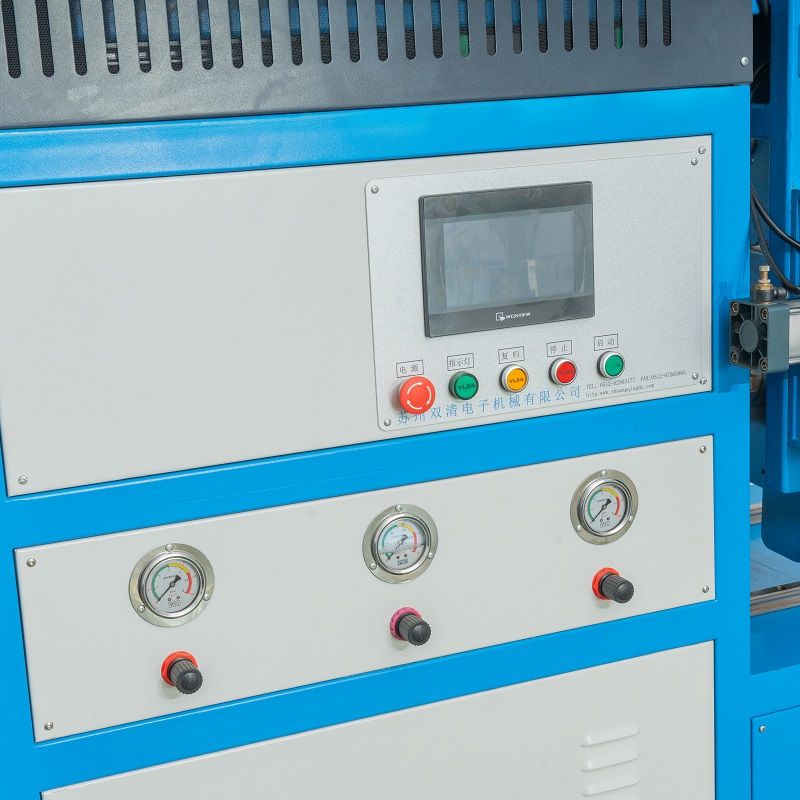

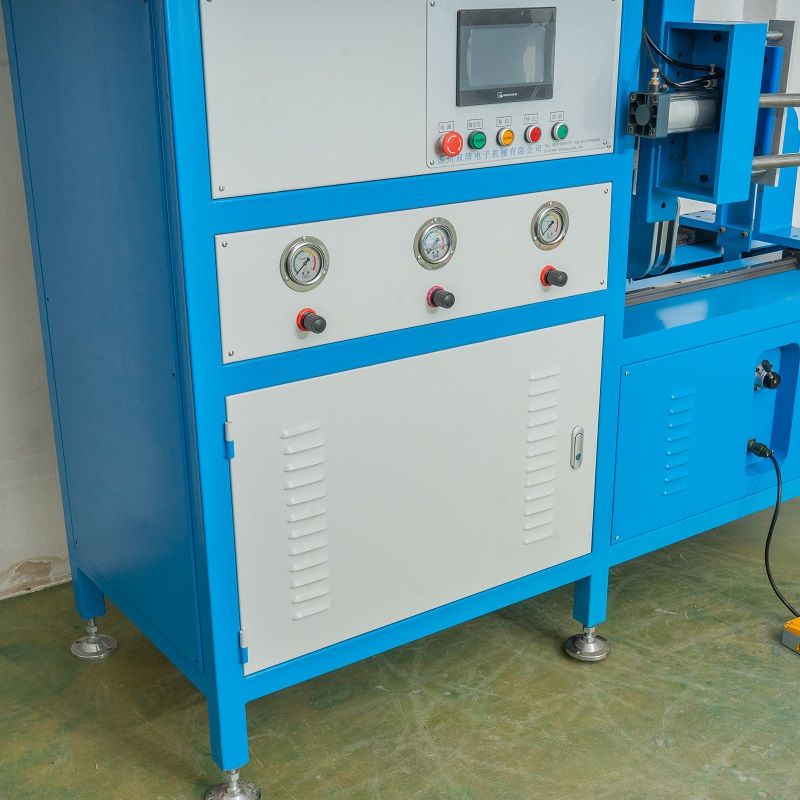

جهاز التحكم
يتم استخدام جهاز التحكم PLC200 للتحكم في تشغيل آلة اللف العمودية بأكملها، بما في ذلك إعداد وتعديل المعلمات مثل تسلسل العمل، والسرعة، وموضع كل مكون.
مجالات التطبيق
يتم استخدامه على نطاق واسع في الطاقة الجديدة وتخزين الطاقة الكهروضوئية على متن الطائرة والنقل بالسكك الحديدية والآلات الإلكترونية والسيارات الطبية والأجهزة المنزلية وغيرها من المجالات. على سبيل المثال، في المحركات والمحولات والمكونات الأخرى لمركبات الطاقة الجديدة، هناك حاجة إلى آلات لف الأسلاك المسطحة العمودية لتعبئة ملفات الحث.
المزايا
دقة لف عالية:
يمكن التحكم بدقة في موضع اللف وزاوية السلك المسطح لضمان دقة الأبعاد والأداء الكهربائي للملف.
كفاءة إنتاجية عالية:
يمكن للدرجة العالية من الأتمتة تحقيق عملية اللف المستمرة والسريعة، مما يحسن بشكل كبير من كفاءة الإنتاج.
آلة اللف العمودية للأسلاك المسطحة لديها مجموعة واسعة من التطبيقات:

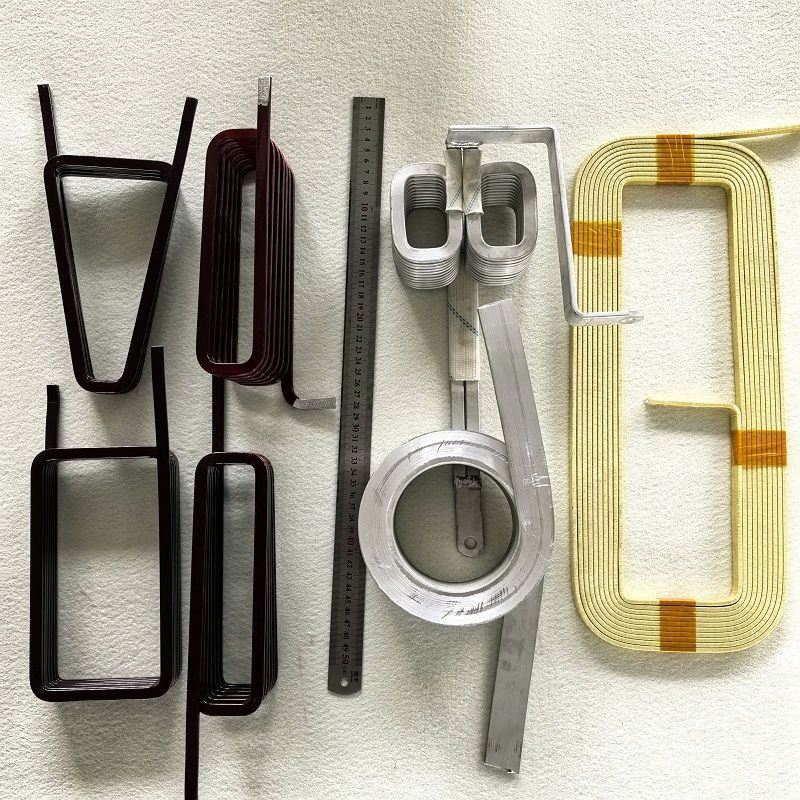

يمكنها لف الملفات المسطحة بمختلف الأشكال والأحجام لتلبية احتياجات المنتجات المختلفة.
سهل التشغيل:
واجهة التشغيل بسيطة وسهلة الفهم، ويمكن للمشغلين بدء التشغيل بعد التدريب البسيط.
التعليمات
س: هل أنت منتج أو شركة تجارية؟
ج: نحن الشركة المصنعة والشركة المصنعة للمصدر.
س: هل يمكنك تصميمه لنا؟
ج: يمكن تخصيص المعدات وفقًا لاحتياجاتك ومتطلبات المنتج.
س: إذا كانت لدينا متطلبات أخرى للمنتج لا تتضمنها صفحتك، فهل يمكنك المساعدة في توفيرها؟
ج: يمكن تخصيص المعدات وفقًا لاحتياجات العملاء.
س: ما الذي يحدد دقة اللف لآلة اللف؟
ج: تعتمد دقة اللف بشكل أساسي على دقة الهيكل الميكانيكي للمعدات. على سبيل المثال، ستؤثر دقة آلية ترتيب الأسلاك على دقة ترتيب الأسلاك. وفي الوقت نفسه، تعد دقة نظام التحكم أمرًا بالغ الأهمية أيضًا. يمكن لأنظمة التحكم المتقدمة التحكم بدقة في زاوية الدوران وسرعة المحرك لضمان دقة اللف.
